Как выбрать колесо на тележку: алгоритм выбора

Выбор колеса для тележки включает 6 шагов: расчёт нагрузки, определение типа пола, выбор материала, подбор диаметра, конфигурация поворотных и неповоротных опор, тип крепления. Колёсная опора (ролик, каток, транспортное колесо) — основной расходный элемент промышленной тележки. Неправильный подбор приводит к трём последствиям: колесо разрушается раньше срока и уходит в брак, твёрдый протектор царапает дорогостоящее напольное покрытие, а недостаточная грузоподъёмность создаёт аварийную ситуацию при перекосе пола. Пройдите шесть шагов ниже — и получите точную спецификацию за 5–7 минут. Подробная информация о свойствах каждого материала — в статье «Типы колёс для промышленных тележек»

Шаг 1 — рассчитайте нагрузку на одно колесо

Расчёт занимает две минуты. Его пропускают чаще всего — и именно поэтому колёса ломаются раньше срока.

Формула расчёта нагрузки

Нагрузка на одно колесо рассчитывается по формуле: Нагрузка на колесо = (Масса груза + Масса тележки) × S / N Где S — коэффициент запаса прочности, N — количество колёс.

Коэффициент запаса: как выбрать

S = 1,25 — ровный гладкий пол без порогов, скорость движения до 2 км/ч. S = 1,4 — стандартные складские условия: стыки плит, небольшие пороги до 5 мм. S = 1,7 — неровный производственный пол, пандусы, пороги более 5 мм, частые удары.

Три практических примера расчёта

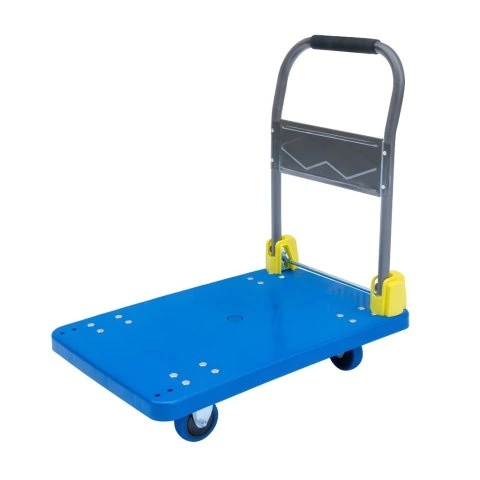

Пример А. Платформенная тележка на складе. Груз 500 кг, масса тележки 50 кг, 4 колеса, стандартный склад (S = 1,4). (500 + 50) × 1,4 / 4 = 192,5 кг на колесо → выбираем колесо с грузоподъёмностью ≥ 200 кг. Пример Б. Медицинская каталка. Груз 150 кг (пациент + оборудование), масса каталки 30 кг, 4 колеса, ровный больничный пол (S = 1,25). (150 + 30) × 1,25 / 4 = 56,25 кг на колесо → выбираем колесо с грузоподъёмностью ≥ 60 кг, диаметр 100–125 мм. Пример В. Тележка для рынка и уличной торговли. Груз 150 кг, масса тележки 30 кг, 4 колеса, асфальт и бордюры (S = 1,7). (150 + 30) × 1,7 / 4 = 76,5 кг на колесо → выбираем колесо с грузоподъёмностью ≥ 80 кг. Правило запаса: если расчёт дал 192,5 кг — берите колесо на 200 кг, а лучше на 250 кг. Ступень запаса окупается за счёт увеличенного ресурса. Все значения грузоподъёмности в каталогах привязаны к конкретному диаметру: без указания диаметра цифра бессмысленна.

Шаг 2 — определите тип рабочей поверхности

Материал протектора определяет: будет ли колесо царапать пол, как быстро оно истирается и насколько тихо работает.

Рекомендуемый материал колеса по типу пола

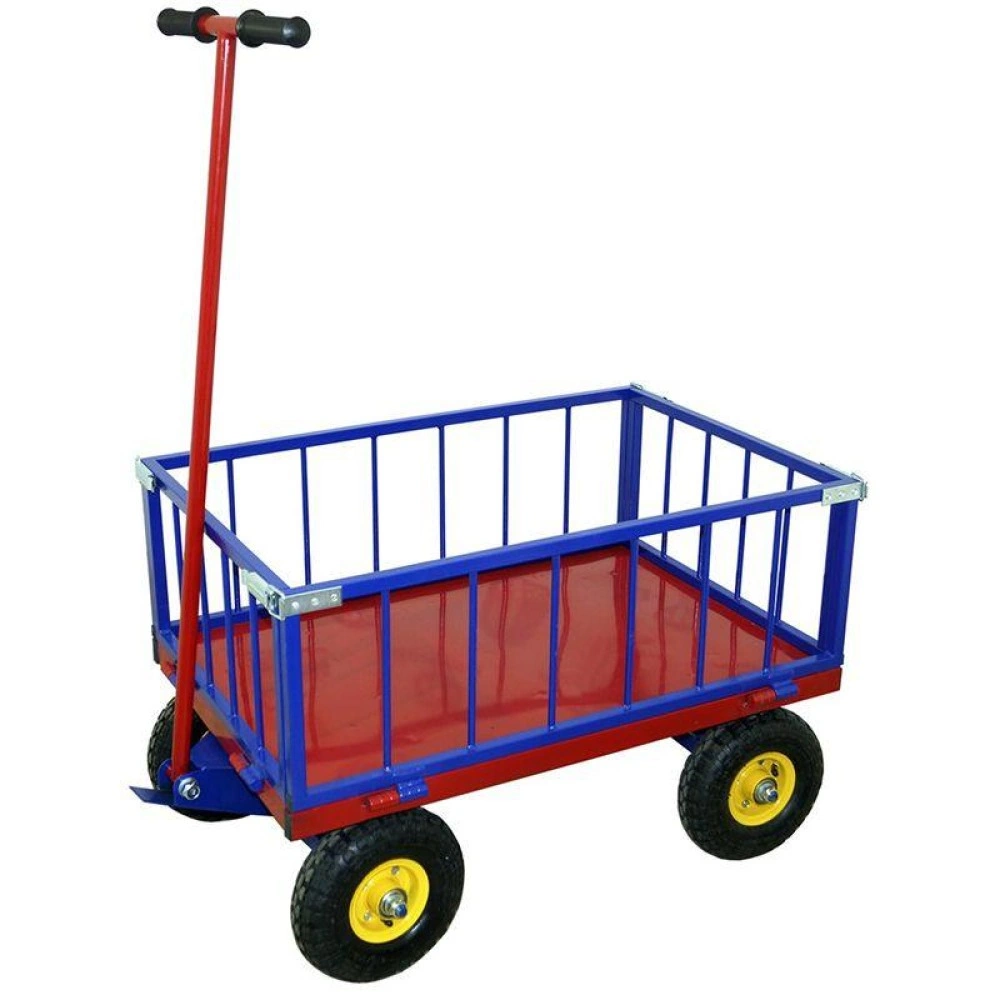

Для уличного применения диаметр колеса должен быть не менее пятикратной высоты максимального препятствия. Если на пути встречаются бордюры высотой 40 мм — колесо должно быть диаметром не менее 200 мм.

Шаг 3 — оцените условия среды

Температура

Это критичный параметр, который часто игнорируют. Стандартные условия (−20°C … +80°C): полиуретан (до +80°C; деформация под нагрузкой начинается от +70°C) или резина (до +80°C) — без ограничений. До +70°C под нагрузкой: предельная температура для PU-колёс без деформации под нагрузкой. Выше этой отметки полиуретан начинает деформироваться. До +80°C (PA6) или до +100°C (PA66): полиамид PA6/PA66 (нейлон). Не используйте PU в сушках, термокамерах и горячих цехах. До +400°C: чугун. Рабочий диапазон по данным промышленных каталогов.

Влага и регулярная мойка

Периодически влажный пол: оцинкованный кронштейн + закрытый подшипник. Регулярная мойка паром / хлоросодержащими средствами: кронштейн из нержавеющей стали AISI 304/316L + полиолефиновое или PU-колесо.

Химически агрессивные среды

Масла и топливо: PA6 или маслостойкий PU. Стандартный PU разрушается в нефтепродуктах. Кислоты и щёлочи: PP или PE колесо + кронштейн AISI 316L. Конкретный выбор — по таблице химической совместимости ведущих производителей.

Пищевое производство и фармацевтика

Обязательные требования: нержавеющий кронштейн AISI 304/316L, пищевой PU (белый, без запаха) или полиолефин. Соответствие ТР ТС 021/2011 (Россия) или FDA/HACCP. При смазке осей и поворотных подшипников применяйте только пищевую смазку категории H1 (NSF) — обычный литол-24 или циатим-201 в пищевых зонах недопустим.

Чистые помещения (ESD, антистатика)

Для помещений ISO 7–8 (фармацевтика, микроэлектроника) требуются ESD-колёса с электрическим сопротивлением 10⁵–10⁷ Ом или токопроводящие (менее 10⁵ Ом). Кронштейн — нержавеющий, подшипники закрытые без открытой смазки.

Уровень шума

Шаг 4 — выберите диаметр и тип подшипника

Как диаметр связан с нагрузкой

Грузоподъёмность в каталогах всегда привязана к диаметру колеса. Например, у полиуретановых колёс по данным промышленных каталогов:

• Ø125 мм — до 300 кг
• Ø160 мм — до 400 кг
• Ø200 мм — до 700 кг

Больший диаметр также снижает усилие толчка и позволяет преодолевать неровности.

Ориентир по нагрузке и диаметру

• Суммарная нагрузка до 200 кг, ровный пол → диаметр 75–100 мм.
• 200–500 кг, стандартный склад → 125–150 мм.
• 500–1000 кг или пол с неровностями → 160–200 мм.
• Уличное применение, грунт → 250–400 мм (пневматика или цельнолитая резина).

Тип подшипника по интенсивности использования

При интенсивном использовании (более 20 циклов в день) роликовый подшипник окупается за 6 месяцев за счёт увеличенного ресурса по сравнению с шарикоподшипником.

Шаг 5 — выберите тип опоры и конфигурацию расстановки

Поворотная или неповоротная?

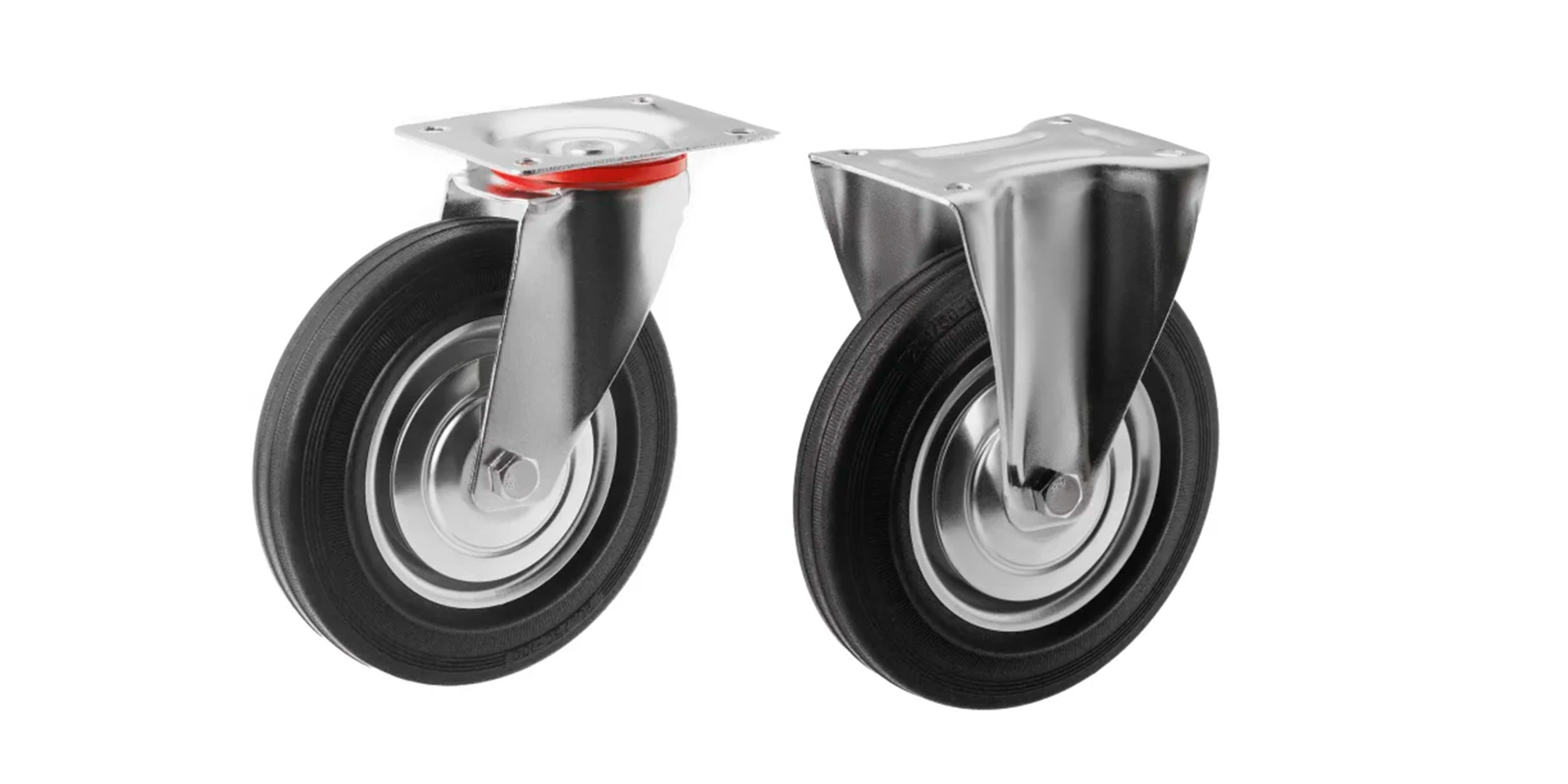

Неповоротное колесо (фиксированная вилка) — используется для движения в одном направлении: задние колёса тележки, рельсовые системы. Поворотное колесо 360° — обеспечивает манёвренность при движении в любую сторону. Поворотное с тормозом — обязательно на наклонных полах и пандусах, при работе рядом с оборудованием, в зонах с ограниченным пространством. Стандартная схема: тормоз на двух поворотных передних колёсах.

Схема расстановки колёс

2 поворотных + 2 неповоротных — стандарт для большинства складских тележек: хорошая манёвренность при сохранении прямолинейности хода. 4 поворотных — максимальная манёвренность в стеснённых условиях: производственные линии, медицинские учреждения. Смешивать диаметры колёс на одной тележке нельзя — тележка будет кренить и распределять нагрузку неравномерно.

Тип крепления вилки к раме

Верхняя пластина (площадка) — для сварных рам и болтового соединения, самый распространённый вариант. Гладкий штырь Ø25 мм — быстрая установка без инструмента, для лёгких тележек. Резьбовой штырь M10/M12 — для тонких платформ с резьбовыми гнёздами. При заказе проверяйте межосевое расстояние и размер крепёжной пластины: пластина 100×75 мм не подойдёт вместо 80×80 мм — отверстия не совпадут.

Шаг 6 — проверьте особые условия и смазку

После выбора основных параметров убедитесь, что не упущены специальные требования. Высокая температура: в термоцехах, автоклавах, сушильных камерах — PA6 (до +80°C), PA66 (до +100°C) или чугун (до +400°C). Не ставьте PU-колёса туда, где постоянная температура превышает +70°C. Взрывоопасные зоны ATEX: требуются специальные антиискровые материалы и токопроводящие подшипники. Уточняйте у ведущих производителей соответствующую маркировку. Смазка: при обслуживании подшипников и осей применяйте консистентную смазку (литол-24 или циатим-201). Для тележек в пищевом производстве — исключительно пищевая смазка категории H1 (NSF).

Матрица быстрого выбора

Нагрузка на одно колесо × условия эксплуатации

Итоговый чек-лист: 7 вопросов перед заказом

Ответьте на каждый вопрос перед оформлением заказа:

• Нагрузка на одно колесо рассчитана? (формула: (груз + тележка) × S / N)
• Тип пола определён? (бетон, плитка, паркет, асфальт, решётка)
• Специальные условия среды учтены? (температура, влажность, химия, пищевая зона)
• Диаметр и тип подшипника выбраны под нагрузку и скорость?
• Тип опоры выбран (поворотная / неповоротная / с тормозом)?
• Тип и размер крепления к раме проверен (пластина, штырь, резьба)?
• Грузоподъёмность нового колеса ≥ расчётного значения?

Три частые ошибки при выборе колёс для тележек

Ошибка 1. Не считают нагрузку, а «прикидывают на глаз»

Формально четыре колеса по 100 кг = тележка 400 кг. По факту при перекосе пола или наезде на порог одно колесо принимает 150–200 кг и разрушается. Пять минут расчёта по формуле — и колёса служат 5–7 лет вместо 3–6 месяцев.

Ошибка 2. Выбирают «самые твёрдые» колёса в расчёте на прочность

Высокотвёрдые PA6-колёса (Shore D 80–85) на плитке или паркете скользят, шумят и трескают покрытие. Для офиса, медицины и торговли нужна мягкость, а не максимальная жёсткость. Жёсткие колёса уместны в горячих цехах и при тяжёлых нагрузках.

Ошибка 3. Не проверяют температурный режим

PU-колёса при постоянной температуре выше +70°C деформируются под нагрузкой за несколько часов. Для горячих цехов, термокамер и автоклавов — PA6 (до +80°C), PA66 (до +100°C) или чугун (до +400°C). Материал, допустимый в офисе, непригоден в сушильном цехе.

Примеры готовых спецификаций

Пример 1. Платформенная тележка 500 кг для склада на бетонном полу.

• Нагрузка: (500 + 60) × 1,4 / 4 = 196 кг → колесо ≥ 200 кг (берём с запасом ≥ 250 кг).
• Пол: гладкий бетон → полиуретан.
• Среда: стандартная → оцинкованный кронштейн.
• Режим: регулярный → шарикоподшипник.

Итог: PU-колесо Ø160 мм, грузоподъёмность 250 кг, шарикоподшипник, конфигурация 2 поворотных + 2 неповоротных. Пример 2. Тележка для мясоперерабатывающего цеха, груз 200 кг.

• Нагрузка: (200 + 40) × 1,4 / 4 = 84 кг → колесо ≥ 100 кг.
• Пол: плитка, регулярная мойка → нержавеющий кронштейн AISI 304.
• Среда: пищевое производство → пищевой PU (белый), смазка H1 (NSF).
• Режим: ручное перемещение до 4 км/ч → закрытый шарикоподшипник.

Итог: Пищевой PU Ø125 мм, грузоподъёмность 150 кг, кронштейн AISI 304, закрытый подшипник. Пример 3. Тележка для уличной торговли, груз 150 кг.

• Нагрузка: (150 + 30) × 1,7 / 4 = 76,5 кг → колесо ≥ 80 кг.
• Пол: асфальт, бордюры → пневматическое или цельнолитое.
• Среда: улица, осадки → оцинкованный кронштейн.

Итог: Пневматическое колесо Ø200 мм или цельнолитая мягкая резина Ø200 мм. Если вы уже подобрали колесо и хотите заменить его самостоятельно — читайте пошаговую инструкцию в статье «Как заменить колесо на промышленной тележке» . Для подбора размера колеса под существующее крепление — статья «Размеры колёс для тележек: как измерить и подобрать»
