Что такое рычажная лебёдка МТМ и как она работает?

Рычажная лебёдка МТМ (монтажно-тяговый механизм) — переносное тяговое устройство для строительства, монтажа и такелажа, которое протягивает канат через зажимной механизм качанием рычага вперёд-назад. Канат не наматывается на барабан, поэтому его длина практически не ограничена. Работать можно в любом положении — горизонтально, вертикально или под углом.

На какое тяговое усилие рассчитаны МТМ?

Серийный ряд — 0,8 / 1,6 / 3,2 / 5,4 т. Масса груза не должна превышать номинал на шильдике. С блоком усиления тяговое усилие удваивается, но скорость падает вдвое.

Чем рычажная лебёдка отличается от барабанной?

Рычажная подвешивается за крюк или петлю и работает без жёсткого монтажа. Барабанная крепится к стене, балке или раме и наматывает канат на вал. Рычажная компактнее и мобильнее, барабанная вмещает больше каната и удобнее для регулярного подъёма на высоту.

Где рычажная лебёдка МТМ проявляет себя лучше всего?

Главная стихия МТМ — горизонтальная тяга: стягивание конструкций, натяжение проводов и кабелей, перемещение оборудования при монтаже. Подходит и для вертикального подъёма на стройплощадках, при прокладке коммуникаций, в лесозаготовке. Ключевое преимущество — мобильность без привязки к точке крепления.

Какой канат идёт в комплекте с МТМ?

Стандартно — стальной канат длиной 20 м. Диаметр зависит от модели: 0,8 т — 8,3 мм, 1,6 т — 11 мм, 3,2 т — 16 мм, 5,4 т — 20 мм. Ставить канат другого диаметра или конструкции запрещено — только паспортные параметры.

С каким усилием нужно качать рычаг?

Зависит от модели и длины рычага. МТМ 1,6 т при стандартном рычаге 1200 мм требует около 42 кг, МТМ 3,2 т — около 44 кг. За один ход канат продвигается на 28–35 мм. Чем выше грузоподъёмность, тем больше усилие.

Насколько быстро МТМ перемещает груз?

Медленнее барабанной: шаг каната — 28–35 мм за один ход рычага, при интенсивной работе это около 0,5–1 м/мин. Если скорость важнее мобильности, выбирайте барабанную лебёдку.

Как МТМ удерживает груз на месте?

Канат зажимается между прижимными губками при отпускании рычага. Это не самоторможение как у червячного редуктора, а механическая фиксация. Перед каждым использованием проверяйте состояние губок — изношенные губки пропускают канат.

Допускается ли вертикальный подъём рычажной лебёдкой?

Да. Но при подъёме вся тяга уходит на преодоление полной массы груза, тогда как по горизонтали — только на сопротивление. Находиться под поднятым грузом и выполнять косой подъём запрещено.

Можно ли поднимать людей рычажной лебёдкой?

Нет. МТМ не рассчитаны на подъём людей. Для этого нужны специализированные устройства с дублирующими системами безопасности и соответствующей сертификацией.

В каких отраслях чаще всего используют МТМ?

Строительство и монтаж (стягивание конструкций, натяжение кабелей), энергетика (прокладка ЛЭП), лесозаготовка (трелёвка брёвен), промышленные предприятия (перемещение оборудования). МТМ выручает везде, где нужна мобильность и негде закрепить барабанную лебёдку.

На что смотреть при выборе МТМ?

Главное — тяговое усилие с запасом минимум 25 % от массы груза. Далее: длина каната (стандарт 20 м, при необходимости — дополнительный отрезок), диаметр каната и масса самой лебёдки для переноски. Учитывайте условия работы: температуру, влажность, абразивную пыль.

Как ухаживать за МТМ?

Перед каждым использованием осматривайте канат, зажимные губки и корпус. Смазывайте механизм зажима каждые 3–6 месяцев. Канат проверяйте на обрывы проволок, перегибы и коррозию. При дефектах — замена по нормам браковки из паспорта.

Какие испытания проходит МТМ перед работой?

Перед пуском — статическое испытание нагрузкой +25 % к номиналу. Динамическое для ручных лебёдок не требуется. Повторные испытания — не реже раза в 12 месяцев. Результаты заносят в паспорт.

Работает ли МТМ на морозе?

Большинство моделей допускают от –20 до +40 °C. Ниже –20 °C канат дубеет, усилие на рычаге растёт, зажимной механизм теряет надёжность. Для холода используйте низкотемпературную смазку и канат в морозостойком исполнении.

Что запрещено при работе с МТМ?

Нельзя: превышать номинал, выполнять косой подъём, стоять под грузом, работать с повреждённым канатом, наращивать рычаг трубой. Перед работой проверяйте крепление крюков к грузу и якорной точке. Зона перемещения должна быть свободна от людей.

Требуется ли регистрация МТМ в Ростехнадзоре?

Нет. Ручные лебёдки с напольным управлением не регистрируются в Ростехнадзоре при любой грузоподъёмности. При этом на предприятии лебёдку ставят на учёт, оформляют паспорт и проводят периодическое освидетельствование.

Канат проскальзывает — в чём причина?

Скорее всего, изношены зажимные губки или загрязнён механизм. Немедленно прекратите работу, разгрузите лебёдку, очистите и осмотрите губки. Изношенные — замените. Ещё одна причина — канат меньшего диаметра, чем указано в паспорте.

Как удлинить канат, если 20 м не хватает?

Сращивать канат нельзя. Используйте дополнительный отрезок, соединённый через сертифицированный коуш и зажимы. Учтите: чем длиннее система, тем больше потери на трение и растяжение каната.

Как хранить МТМ между сезонами?

Очистите от грязи, смажьте механизм зажима и канат антикоррозийным составом. Канат извлеките, смотайте в бухту и храните отдельно. Место хранения — сухое помещение, температура выше 0 °C. После простоя более 6 месяцев проведите осмотр и испытание перед работой.

Главная

Грузоподъемное оборудование и такелаж

Лебедки ручные

Рычажные лебедки

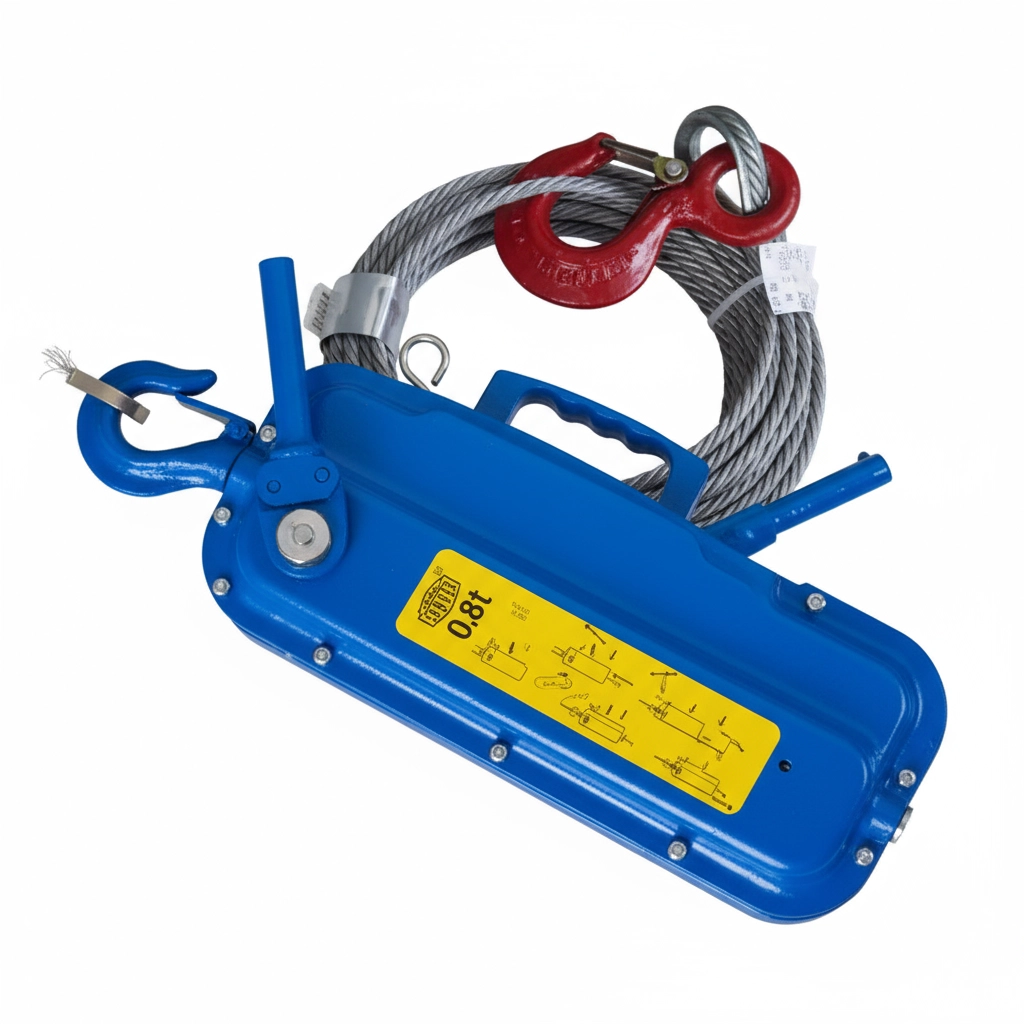

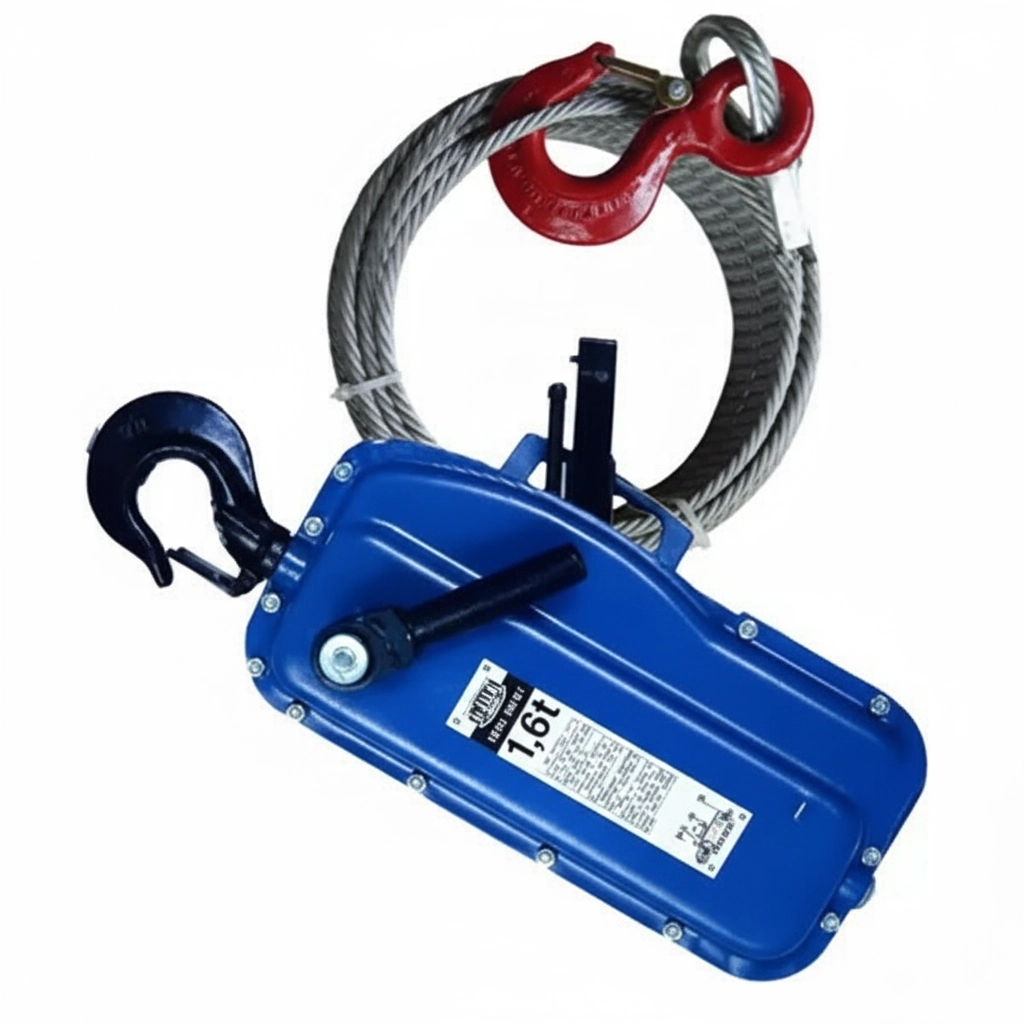

Лебедки ручные рычажные тросовые МТМ (механизмы тяговые монтажные пр-во Чехия, Brano) + канат в комплекте

● премиальная линейка монтажных механизмов от знаменитого чешского производителя

● предназначены для особо ответственных участков работ и подъема/перемещения грузов во всех направлениях

● возможность работы с грузами на больших расстояниях

Артикул

Наименование

Г/п, т

0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2

L каната, м

12 20 30 40 50 60 80 100 12 15 20 30 40 50 60 80 100 120 140 150 160 180 200 12 15 20 30 40 50 60 80 100 120 140 150 160 180 200

Кол-во

Купить

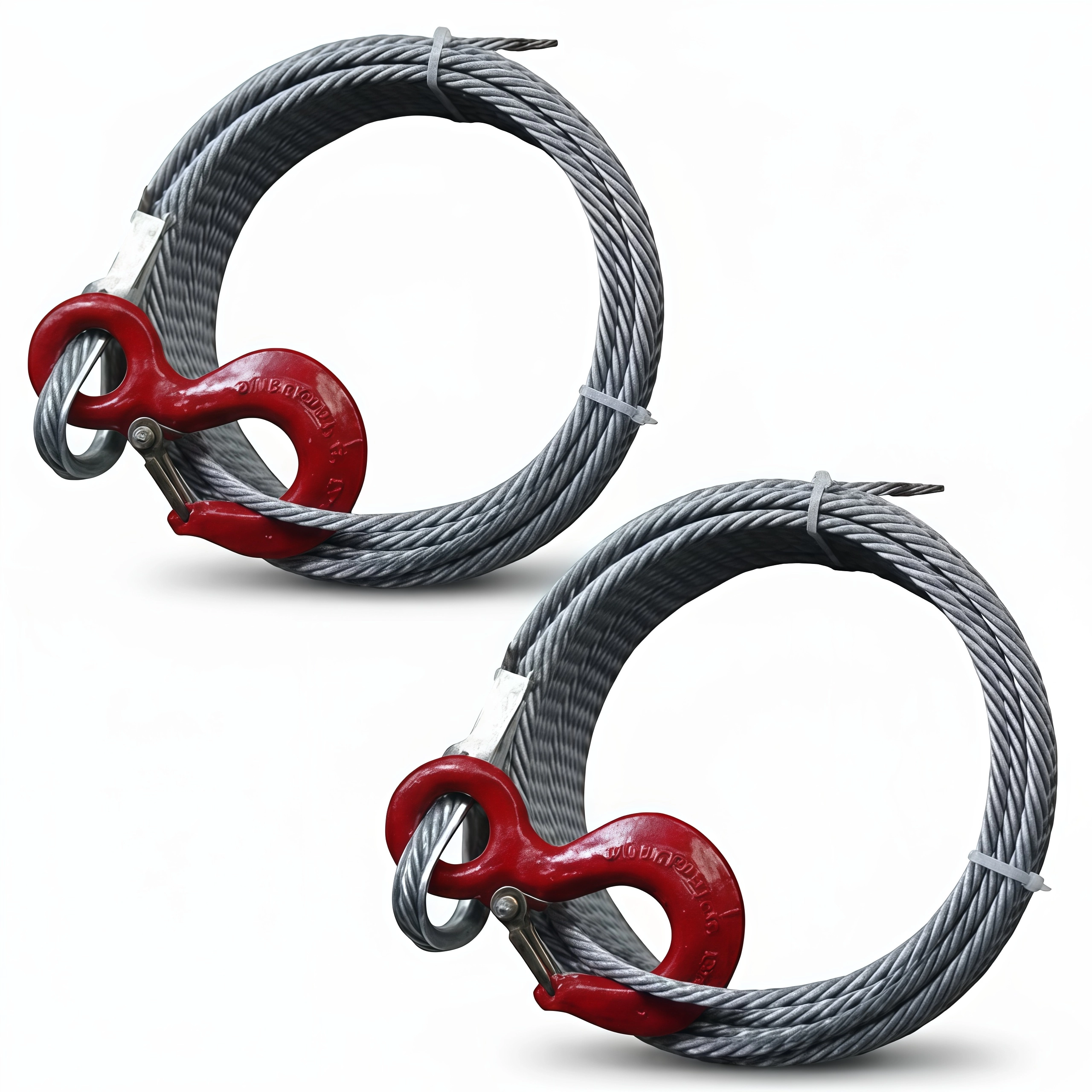

Канаты грузовые к лебедкам рычажным тросовым МТМ (Чехия + РФ, Армавир) 0.8, 1.6, 3.2

● предназначены для передачи усилия грузоподъемных механизмов на расстоянии

● стальной сердечник

● подходят только к рычажным лебедкам производства Чехии и РФ

Артикул

Наименование

Г/п, т

0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2

L каната, м

12 20 30 40 50 60 80 100 12 15 20 30 40 50 60 80 100 120 140 150 160 180 200 12 15 20 30 40 50 60 80 100 120 140 150 160 180 200

Кол-во

Купить

Интернет-магазин «А5» приглашает желающих заказать лебедки ручные рычажные по одним из наиболее низких цен оптом и штучно. Эти грузоподъемные устройства используются повсеместно на стройплощадках и всевозможных производствах, характеризуются эффективностью, надежностью, долговечностью и совершенно беспроблемны в работе и техобслуживании.

Лебедка рычажная тросовая ЛР имеет два рабочих положения и позволяет перемещать грузы вверх-вниз и в горизонтальной плоскости. Ручной тросовый гаражный механизм менее универсален и работает исключительно в горизонтальном направлении.

Наличие барабана у рычажно-тяговой лебедки обуславливает определенное ограничение по максимальной длине троса. Помимо барабана и троса в конструкцию входят редуктор, пара грузовых крюков и рычаг управления, возвратно-поступательное движение которого обеспечивает перемещение груза.

Заказ в нашем онлайн-каталоге оформляется моментально в несколько кликов мышью. Если вам необходима лебедка рычажного типа, просто отправьте нужную вам модель в корзину без регистрации личного кабинета.

Для того чтобы оформить заказ по Волгограду, позвоните по телефону 8 (800) 500-56-43 или оставьте заявку на почту zakaz@a550.ru.
